ZDF多功能電磁閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
ZDF多功能電磁閥結構原理：
多功能電磁閥是將先導電磁閥、手動閥和節流閥組合于一體，先導閥接受電信號開關后帶動主閥動作。調節螺釘A、B可調節介質粘度適用范圍和主閥開關時間，并可在主閥磨損后進行補償。導閥需維修時只要旋緊調節螺釘B和隔離螺釘C，即可拆下，并可用手動螺桿操作。該螺桿 還可用來預置電磁閥自動控制時的最大或最小流量。
ZDF多功能電磁閥特點：
ZDF多功能電磁閥安裝管路兼具手動功能，省去三只手動閥，可以在線維修，大大降低成本。介質粘度適用范圍可調調節可實現氣、水、油通用，方便采購、貯存、安裝和維護。多功能電磁閥開啟關閉時間可調滿足各種不同要求，有效防止水錘破壞。多功能電磁閥開度可以調節最大和最小開度可預置，提高自動控制精度。主閥磨損可以補償延長閥門使用壽命，經受十五年長期考驗。
ZDF多功能電磁閥技術參數：
|
項目 |
說明 |
|||||||||||
|
工作介質 |
空氣、煤氣、蒸汽、水、氟里昂及粘度≤50cSt的油或其他液體 |
|||||||||||
|
介質溫度℃ |
ZDFc：-10～50 ZDFd-40～60 ZDFz：0～150 ZDFk:-10～205 |
|||||||||||
|
公稱壓力MPa |
1.6 |
|||||||||||
|
工作壓差MPa |
0.04～1.6 |
|||||||||||
|
電源電壓V |
AC220其余規格可作特殊訂貨 |
|||||||||||
|
公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
額定流量系數Kv |
2.8 |
5.0 |
8.5 |
12 |
18 |
28 |
40 |
64 |
99 |
250 |
420 |
660 |
|
泄漏量ml/min |
0.9 |
1.5 |
1.5 |
3.0 |
3.0 |
4.5 |
6.0 |
9.0 |
17 |
27 |
45 |
74 |
|
功率VA |
11 |
20 |
44 |
|||||||||

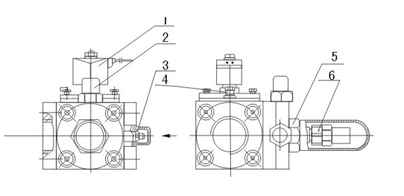

ZDF多功能電磁閥結構圖：
螺紋多功能電磁閥結構尺寸：
|
DN |
連接 |
H1 |
H2 |
L |
W1 |
W2 |
||
|
形式 |
尺寸 |
普通型 |
防爆型 |
|||||
|
15 |
內螺紋 |
G1/2 |
23 |
82 |
147 |
76 |
23 |
133 |
|
20 |
G3/4 |
23 |
82 |
147 |
76 |
23 |
133 |
|
|
25 |
G1 |
28 |
85 |
152 |
92 |
28 |
136 |
|
|
32 |
G11/4 |
34 |
90 |
157 |
107 |
34 |
150 |
|
|
40 |
G11/2 |
43 |
102 |
168 |
148 |
43 |
195 |
|
|
50 |
G2 |
46 |
105 |
173 |
160 |
46 |
202 |
|

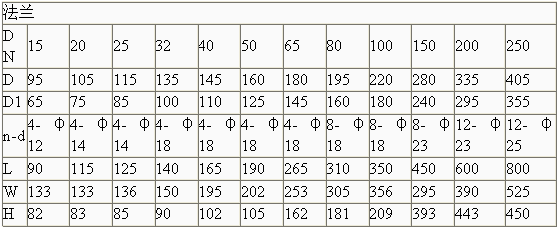

法蘭多功能電磁閥結構尺寸：
訂貨須知：
一、①ZDF多功能電磁閥產品名稱與型號②ZDF多功能電磁閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZDF多功能電磁閥型號，請按ZDF多功能電磁閥型號直接向我們?nèi)A光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A光閥門專家為您審核把關。
