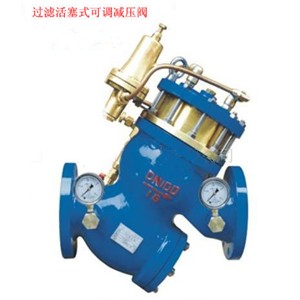

YQ98001型過濾活塞式可調減壓閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
YQ98001型過濾活塞式可調減壓閥介紹
YQ98001型過濾活塞式可調減壓閥從性能上講是一種流體控制設備，主要控制其開、閉及其開度從而達到通、斷及控制其流量、壓力的作用。過濾活塞式可調式減壓閥此基礎上，利用液壓傳動原理來控制閥的啟、閉及開度。而達到閥門性能上的要求，并利用管道中的流體作為液壓傳動介質，而不需要獨立的液壓泵站，既節約設備的投資，又節約能源，也能達到自動控制的目的。
YQ98001型過濾活塞式可調減壓閥特點
1、閥體采用流線型的Y型寬閥體結構，因而具有壓力損失小、力量大(比現有一般腰鼓形閥體的控制閥流量增加25%)且抗汽蝕能力強、減低噪音。
2、液壓缸式活塞傳動，動作平穩可靠。動作時有緩沖作用，因此噪音很小?？朔∧な揭驂毫?、流量急劇變化而產生振動，噪音大及薄膜容易破損的缺點。
3、方便實用的傳動密封機構，整個機構具有傳動、導向、密封三大功能，而且與閥體各自獨立。使用時閥體裝在管網中。也可將整個機構拆下，因此維修及更換零配件十分方便。本閥設計有三處定位導向機構。即活塞、閥桿、導向架，能保證閥門開閉時更加準確、可靠，克服其他閥門一點定位而引起不穩定的確定?；钊捎脴?biāo)準件雙Y型自密封原理橡膠圈，使密封安全可靠。機構內設置有彈簧能防止流體壓力流量的急劇變化時所產生的振動，并在無流量時自動關閉閥門，防止介質倒流。液壓缸具有緩沖作用，減少水沖擊壓力即(水錘)對管網的影響。
4、根據《建筑給排水設計規范》中有關規定，控制閥前要安裝過濾器，并應便于排污的要求。YQ9800型水力控制閥將控制閥和過濾器合理地結合在一起，且結構長度比一般情況下縮短了45%。以DN100為例，YQ9800型活塞式帶過濾控制閥長度為415mm，而一般情況下的控制閥加過濾器總長為720mm?？梢娧bYQ9800型水力控制閥DN100要比裝一般控制閥和過濾器在長度上縮短300mm且重量上輕20%。而且管網上少了一個接頭，減少了投資成本。
5、YQ9800型多功能過濾活塞式水力控制閥在主閥不變的情況下，可以根據管網中不同的要求，附上合控制系統就可以滿足管網中不同的需求，如可調減閥、安全泄壓閥、遙控浮球閥、緩閉止回閥、電動浮球閥、多功能水泵控控制閥、流量控制閥等。并且可以實現自控、電控、遙控、及控制其開閉的時間和速度。達到一閥多用的作用，為現代的水系統工程，石油等工業領域提供理想的流體控制裝置。
YQ98001型過濾活塞式可調減壓閥零件材料
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥座
|
錫青銅、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
閥桿
|
鋁青鋼、鉻不銹鋼
|
|
活塞
|
鉻不銹鋼+丁腈橡膠
|
|
過濾網
|
不銹鋼
|
|
彈簧
|
不銹鋼
|
YQ98001型過濾活塞式可調減壓閥性能參數
|
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
調壓范圍(MPa) |
緩閉時間(S) |
最低動作壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 |
≥0.07 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.15-1.4 |
||||
|
2.5 |
3.75 |
2.75 |
0.2-2.0 |
YQ98001型過濾活塞式可調減壓閥外形尺寸
|
公稱通徑 |
尺寸(公稱壓力PN=1.6、2.5MPa) |
||||||
|
DN |
L |
H |
D |
K |
N-φ |
H1 |
H2 |
|
40 |
270 |
400 |
150 |
110 |
φ18X4 |
155 |
236 |
|
50 |
270 |
400 |
160 |
125 |
φ18X4 |
155 |
236 |
|
65 |
290 |
410 |
185 |
145 |
φ18X4 |
165 |
250 |
|
80 |
360 |
425 |
200 |
160 |
φ18X8 |
180 |
280 |
|
100 |
400 |
460 |
220 |
180 |
$18X8 |
21O |
310 |
|
125 |
470 |
550 |
250 |
210 |
φ18X8 |
240 |
370 |
|
150 |
535 |
610 |
285 |
240 |
φ23X8 |
260 |
413 |
|
200 |
670 |
772 |
340 |
295 |
φ23X12 |
330 |
51O |
|
250 |
780 |
935 |
405 |
355 |
φ27X12 |
410 |
568 |
|
300 |
895 |
1000 |
460 |
410 |
φ27X12 |
485 |
1075 |
|
350 |
1000 |
920 |
520 |
470 |
φ27X12 |
260 |
不帶過濾器 |
|
400 |
1120 |
1145 |
580 |
525 |
φ27X12 |
290 |
不帶過濾器 |

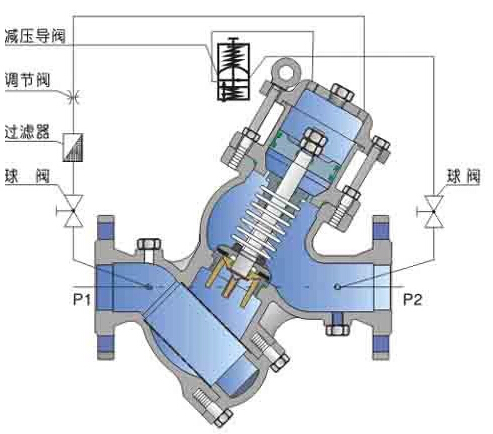

YQ98001型過濾活塞式可調減壓閥結構圖
