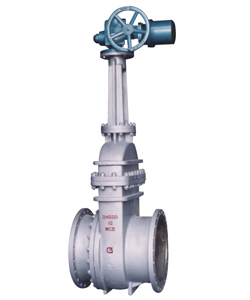

電動排渣閘閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：生產流水線，充足的備貨，縮短了交貨期！
電動排渣閘閥的介紹：
電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為碳素鋼堆焊鐵基合金，公稱壓力 PN10~PN63，閥體材料為碳素鋼，具有排渣功能的閘閥。
電動排渣閘閥的適用范圍：
排渣閘閥適用于工作壓力 1.6~6.4MPa，工作溫度 0~100℃ 的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。
電動排渣閘閥的結構特點：
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接
2、啟閉件采用半密封副強制密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、中大口徑設置滾動軸承，啟閉輕松
電動排渣閘閥零件材料：
|
電動排渣閘閥零部件材料 |
|||||||
|
型號 |
材料 |
|
|||||
|
閥體、閥蓋 |
閘板 |
閥體密封圈 |
閥桿 |
墊片 |
填料 |
|
|
|
PZ41H-10 |
灰鑄鐵 |
灰鑄鐵鑲鉻不銹鋼 |
灰鑄鐵鑲鉻不銹鋼 |
鉻不銹鋼 |
橡膠石棉板 |
石棉石墨 |
|
|
PZ41H-16 |
|
||||||
|
PZ41H-10C |
碳素鋼 |
碳素鋼堆焊鐵基合金 |
碳素鋼堆焊鐵基合金 |
|
|||
|
PZ41H-16C |
|
||||||
|
PZ41H-25 |
|
||||||
|
PZ41H-40 |
|
||||||
|
PZ41H-63 |
|
||||||
電動排渣閘閥性能參數：
|
電動排渣閘閥主要性能參數 |
||||
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
PZ41H-10 |
10 |
1.0 |
≤100 |
灰渣水混合物（灰水比1:1:5最大粒度≤50mm） |
|
PZ41H-16 |
16 |
1.6 |
||
|
PZ41H-10C |
10 |
1.0 |
||
|
PZ41H-16C |
16 |
1.6 |
||
|
PZ41H-25 |
25 |
2.5 |
||
|
PZ41H-40 |
40 |
4.0 |
||
|
PZ41H-63 |
63 |
6.3 |
||
電動排渣閘閥外形尺寸：
| GB 1.6Mpa | |||||||||||
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
| H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 |
| D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 |
| GB 2.5Mpa | |||||||||||
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
| H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 |
| D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 |
| GB 4.0Mpa | |||||||||||
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L | 250 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
| H | 340 | 508 | 680 | 800 | 875 | 1010 | 1180 | 1230 | 1280 | 1415 | 1560 |
| D0 | 250 | 300 | 300 | 400 | 500 | 500 | 550 | 600 | 600 | 700 | 750 |
| GB 6.4Mpa | |||||||||||
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L | 250 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
| H | 340 | 508 | 680 | 800 | 875 | 1010 | 1180 | 1230 | 1280 | 1415 | 1560 |
| D0 | 250 | 300 | 300 | 400 | 500 | 500 | 550 | 600 | 600 | 700 | 750 |
