HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥介紹
微阻緩閉止回閥主要由閥瓣、閥體、緩沖裝置以及微量調節閥所組合而成。通常是用于污水處理廠、工業供水等水泵出口處，起著防止介質管網逆流，同時還能夠自動消除破壞水錘的產生，從而保障水泵與管路不受損壞，起著保護作用，是工業用水與城市排污的閥門設備理想選擇。閥門的啟閉件依靠介質產生的壓力與力量自行啟閉，具有結構新穎獨特、運行平穩、無噪音、無振動、密封性能可靠、緩沖性能良好等優點。
HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥結構特點：
1.體積小、重量輕，它的結構長度只有旋啟式止回閥的三分之一左右;
2.密封材質選用橡膠，密封性能良好，耐磨損，使用的壽命長;
3.緩閉系統性能非常良好可靠，不會受到管路中介質的影響，使得閥瓣能夠先速關后緩閉的效果，防止水錘產生;
4.由于該閥是橡膠緩沖，因此啟閉平穩，工作運行時能夠達到無噪音、無振動的效果;
5.相對于老式的止回閥流體阻力小，介質能夠暢通無阻，有著非常顯著的節能功能。
HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥用途：
微阻緩閉止回閥可在海水、源木、污水、清水等介質管道上使用，通常是安裝在水泵出口處的位置，它即可實現防止介質逆流，有可防止水錘的產生，從而保障閥門設備的使用安全。

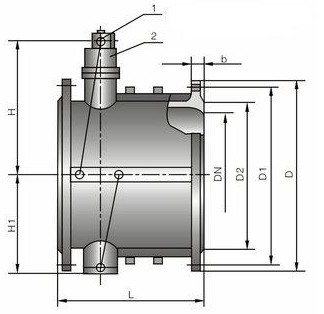

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥結構圖：
HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥型號技術參數：
|
|
公稱壓力 |
強度試驗壓力（MPa） |
密封壓力（MPa） |
適用溫度 |
適用介質 |
緩閉時間 |
|
HH46X |
1.0 |
1.5 |
1.1 |
≤80 |
海水 |
≤60秒 |
|
1.6 |
2.4 |
1.76 |
||||
|
2.5 |
3.75 |
2.75 |
HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥零件材料：
|
|
閥體 |
閥瓣 |
閥桿、油缸、活塞 |
彈簧 |
閥座 |
|
材料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁腈橡膠 |
HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥尺寸：
公稱通徑
尺寸
公稱壓力
公稱通徑
尺寸
L
H
H1
L
H
H1
1.0 1.6 2.5
40
140
200
88
1.0 1.6 2.5
350
290
480
297
50
150
215
98
400
310
550
324
65
170
225
108
450
330
585
351
80
180
235
118
500
350
640
379
100
190
280
130
600
390
720
434
125
200
290
148
700
430
780
491
150
210
310
172
800
470
840
549
200
230
350
210
900
510
990
600
250
250
415
240
1000
550
1050
655
300
270
450
264
1200
630
1210
770

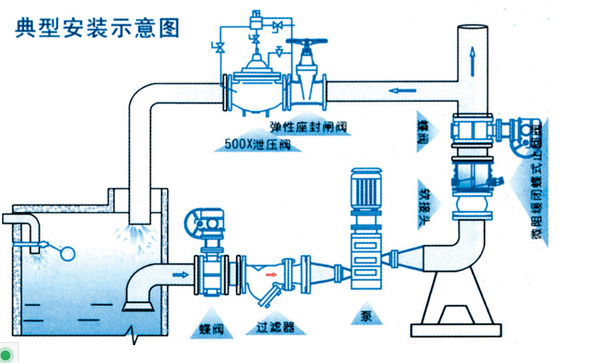

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥安裝示意圖：
公稱壓力
PN(MPa)
DN(mm)
PN(MPa)
DN(mm)
